性能參數
|
量程范圍 |
-0.1…0～0.035…100Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V、12V |
|
輸出信號 |
4～20mA、1～5V、0～5V |
|
工作溫度 |
0～150℃;0～300℃ |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±1.5%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±1.5%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.1、0.3、0.5級可選 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
防護等級 |
IP65 |
|
防爆等級 |
本安防爆ExiaⅡCT6 |
|
材質 |
外殼不銹鋼;內部傳感器316L |
|
介質兼容 |
與不銹鋼兼容的各種液體或氣體 |
產品概述

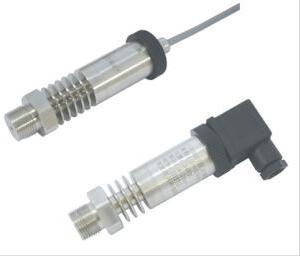

SSYB300T高溫壓力變送器選用耐高溫壓力傳感器作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度的信號處理電路位于不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。
整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠，使產品在用于高溫介質的壓力測量時，能長期穩定工作。
適用范圍
工業現場;食品及醫藥設備;發電、機械制造、石油化工等高溫介質;蒸汽和熱能交換的領域的設備配套等…
外形尺寸及接線方式
|
工作溫度 0～150℃ |

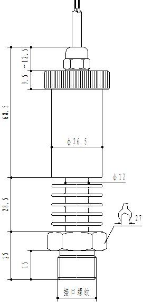

尺寸圖 單位：mm |
J5：赫斯曼 |
J6：赫斯曼直接引線 |
|
|
|
||
|
接線方式 (電流輸出） |
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
|
接線方式 (電壓輸出） |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
|
|
工作溫度 0～300℃
|

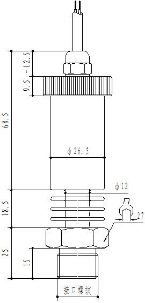

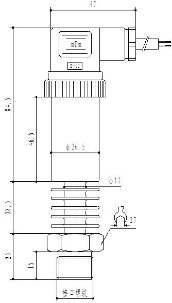

尺寸圖 單位：mm |
J5：赫斯曼 |
J6：赫斯曼直接引線 |
|
|
|
||
|
接線方式 (電流輸出） |
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
|
接線方式 (電壓輸出） |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
螺紋接口
|
種類 |
C1：M20×1.5 |
C2：G1/2 |
|
尺寸圖 單位：mm
|
|
|
訂購提示：
⑴ 標配電纜1.5米，超過的部分按照長度收費。
⑵ 選型時請注明介質溫度。
⑶ 選型時請注意被測介質與產品接觸部分的兼容性。
⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
