性能參數

　　產品概述

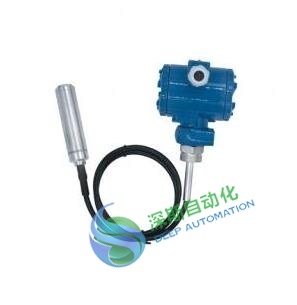

　　SSYB260電纜式液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。

　　經過長期老化及穩定性篩選，產品性能穩定可靠，能夠適用應用于環境比較惡劣的露天現場，同時能夠現場液位顯示，零點，滿程可遷移。

　　適用范圍

　　靜壓液位，液灌，污水，工業用水，水池，水井，河流，海水，湖泊等...

外形結構及接線方式

安裝示意（僅供參考）

一、靜水中安裝（深井、水池、液灌等）

安裝提示：

1、在開口的容器中測量靜止流體液位時，把液位變送器垂直投入到容器的底部，在容器的開口處將連接變送器的電纜線和接線盒固定。

2、當介質粘稠度較大是（如污水池）可以加裝套管或者支架，保證變送器可以投入帶容器的底部。

3、露天安裝時，應盡量把變送器接線盒置于通風干燥處，避免強光直接照射和雨淋，造成殼體溫度過高或進水，進而損壞內部電路板。

二、動水中安裝（江河、河流、湖泊等）

安裝提示：

1、在流動的水中測量水位時，介質波動較大的情況下，可以在水道中插入一根鋼管，內徑在50厘米左右，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ5左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。

2、在水道介質波動和泥沙較大時，還可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確度。

3、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。

訂購提示：

1、帶顯示分為數碼管顯示和液晶顯示兩種，請?jiān)谟唵沃姓f明。

2、被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度（水除外）。

3、產品采用耐磨性性能強的聚氨脂較導線，長度根據量程確定，與被測液位深度相對應，特殊請另作說明。

4、若對產品外形和性能參數有特殊要求，本公司可提供定制。
